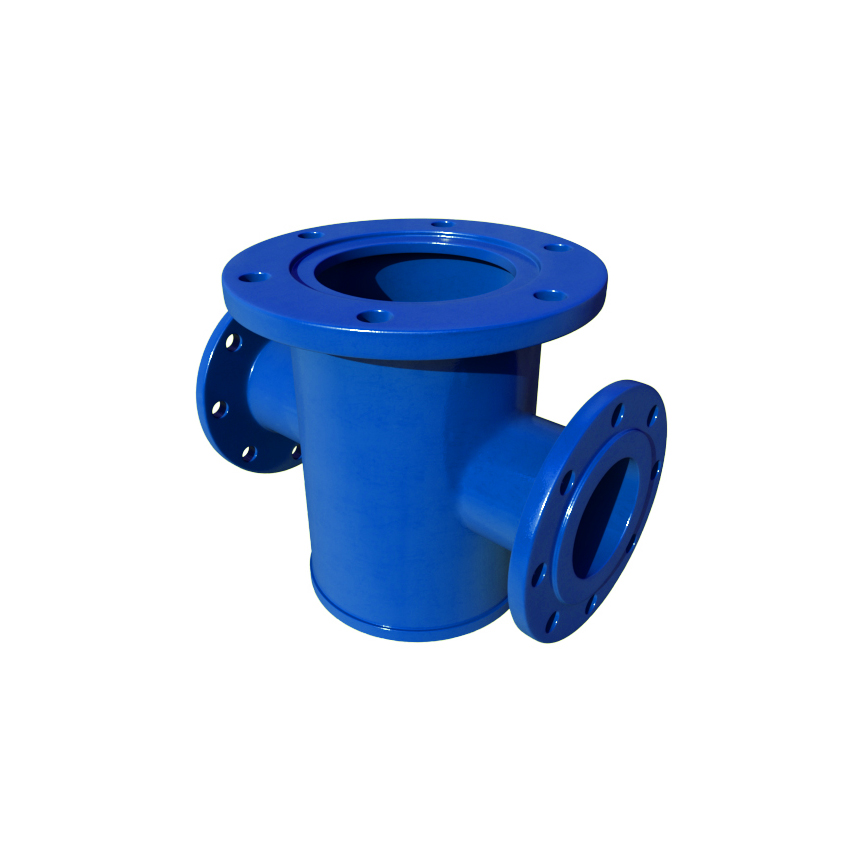

Производственные предприятия Группы компаний МеталлЭнергоХолдинг принимают заказы на изготовление тупиковых, проходных и многосторонних фланцевых подставок под пожарные колонки (гидранты) по ГОСТ 7499-95. Конструктивно изделия представляют собой стальной тройник, с трех сторон которого приварены фланцы, предназначенные для установки гидранта и врезки в водопроводную магистраль диаметром от 100 до 400 мм с давлением 10 или 16 бар. Конструкция подставок соответствует ГОСТ 5525-88. Центральная часть тройника расположена вертикально фланцем вверх и сделана в форме цилиндра с плоским днищем на опоре, которая ставится на дно колодца или фундамент.

Установочные размеры подставки пожарной под гидрант

Ду фланца под установку колонки, мм

Диаметр водопровода, мм

Высота вертикальной части подставки, мм

Рабочее давление, бар

Монтажная длина, мм

Расстояние между крепежными отверстиями, мм

175

100-400

от 350

10 или 16

400-600

280

Размещение подставок в подземных колодцах должно обеспечивать свободную установку крышки и открывание ее при необходимости. По требованию заказчика размеры подставок могут быть изменены. Диаметр условного прохода фланца под установку гидранта у всех типоразмеров одинаковый. Это обусловлено принципом работы и размеров запорного клапана пожарной колонки.

Виды пожарных подставок чугунных ППФ, ППКФ, ППТФ, ППДФ

Фланцевые подставки под гидрант различают по материалу изготовления. Они могут быть литыми из серого чугуна или сварными из углеродистых сталей. Для северных районов страны подставки изготавливаются из стали 09Г2С. Чугунные подставки более долговечны, но и стоят заметно дороже. Материал для изготовления выбирает покупатель при оформлении заказа.

Кроме этого есть 4 конструкции фланцевых подставок под гидрант

ППОФ – тупиковые с односторонним присоединением к трубопроводу;
ППДФ – двухсторонние проходные с двумя фланцами на одной линии;
ППТФ – тройниковые с тремя подключениями;
ППКФ – крестовые, с 4 фланцами.

Выбор конструкции определяется проектным решением при расчете систем пожаротушения.

ВЧШГ подставки чугунные пожарные производство и поставки

В каталоге сайта представлены пожарные подставки нескольких типоразмеров. Кроме того изделия этого типа могут быть изготовлены по чертежам или эскизам заказчика. Изменения могут касаться диаметров фланцев, высоты вертикальной части и монтажной длины. Для того чтобы оформить заказ, заполните форму заявки или свяжитесь с представителем компании по телефону +7 (863) 465-72-17 или почте taganrog@z-metalloprokat.ru
